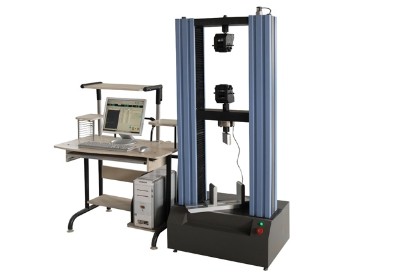

本機采用微機控制電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、變形測量機構，包含有加載傳動機構、試樣拉伸夾具、試樣壓縮夾具、測力傳感器、位移傳感器等主要部件。

4.2 電氣部分：

電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。主控制器可以根據不同是試驗要求，選擇拉伸、剛度、壓縮試驗模式，并設置各試驗模式試樣參數，調整好試樣后，按試驗鍵，系統即可自動啟動試驗，并根據相應的試驗條件，自動判斷停機處理，同時顯示相應的試驗結果。

本機的幾項主要功能：

1 全開放性參數設置

2 設置參數長久保存，下次開機自動讀取顯示

3 浮動零點設置，可隨時調整零點

4 峰值保持及存儲，常值跟隨；

5 在有效速度范圍內，速度值任意設置；

6 橫梁移動過程中的速度快捷切換功能

7 靈活的數據查詢顯示功能；

8 過載停機、音頻報警保護功能；

9 試驗結束自動判斷功能；

10 極限位置保護等；
